产品案例关于
KJ-6363F05-50是一种高强度的丙烯酸酯结构胶粘剂，双组份10:1比例，中等粘度，固化速度快(25℃/6min), 操作时间4分钟，固化后具有较高的粘接强度，抗老化，耐溶剂性、耐水煮性能好。
KJ-6363F05-50是一种高强度的丙烯酸酯结构胶粘剂，双组份10:1比例，中等粘度，固化速度快(25℃/6min), 操作时间4分钟，固化后具有较高的粘接强度，抗老化，耐溶剂性、耐水煮性能好。
赢咖4
适用于金属、硬质塑料、复合材料、玻璃等的快速固定、粘接，尤其适用于手机和笔记本外壳、屏幕和键盘 边框的粘接，适应中速产线。

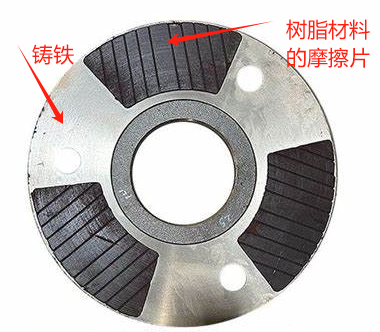

刹车片粘接应用案例
赢咖4
固化前特性
A组分
|
颜色 |
浅黄色透明液体 |
|
比重(25℃) |
0.97 |
|
粘度(25℃ mpa.s) |
110000-140000 |
B组分
|
颜色 |
蓝色 |
|
比重(25℃) |
1.08 |
|
粘度(25℃ mpa.s) |
110000-140000 |
混合特性
|
颜色 |
淡蓝色 |
|
体积比 |
A:B=10:1 |
|
适用时间(分钟) |
3-4 |
固化后特性
|
剪切强度(N/mm²) |
PC/铝镁 |
12.56 |
|
剪切强度(N/mm²) |
PC/PC |
8.45断 |
|
断裂延伸率% |
60 |
|
|
硬度(邵氏D) |
74 |
|
|
工作温度,℃ |
-40-180 |
|

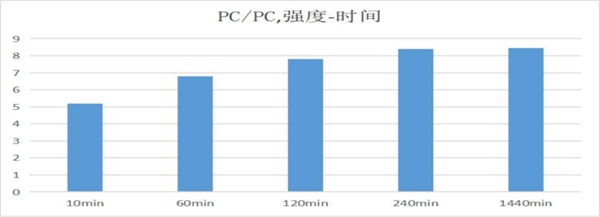

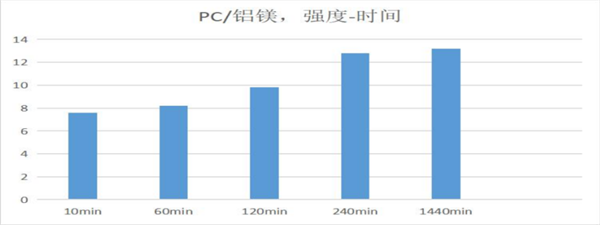

固化速度曲线图
1、远离儿童存放；
2、建议在通风良好的场所内使用；
3、若不慎沾到皮肤上，须马上用肥皂水清洗；
4、若不慎沾到眼睛上，须先用大量的水清洗并到医院检查；
5、详细内容请参阅本产品的MSDS。
本说明书仅供参考，不构成保证声明，不能视为技术性指标，客户须自行测试是否合适其特定要求及需要。赢咖4材料有限公司保留更改此单张内容而不作另行通知的权利.赢咖4公司不承担特定情况下使用赢咖4产品出现的问题, 不承担任何直接,间接,意外损失责任。
